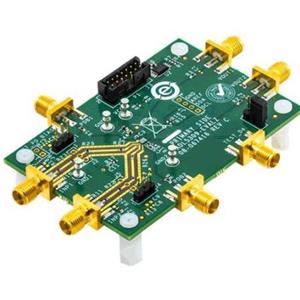

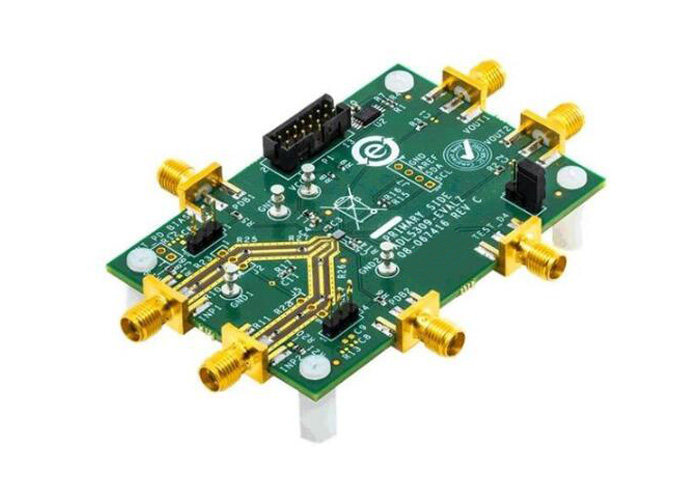

ADL5309-EVALZ，用于評估 ADL5309 雙對數轉換器 188 dB 范圍，10 pA 至 25 mA

產品型號：

ADL5309-EVALZ

關鍵特性

適用于 ADL5309  的功能完備的評估板。

支持外部電輸入或板載光電二極管進行光輸入

片上或外部光電二極管偏置

VOUT1、VOUT2 和數字溫度計的 ADC 控制

設計簡介

ADL5309-EVALZ 評估板可用于評估 ADL5309 對數轉換器 IC。

ADL5309 由雙單片對數跨阻放大器組成，針對光纖系統中低頻和寬動態范圍信號功率的測量進行了優化。該器件產生高精度、溫度補償輸出電壓，該電壓與引腳 INP 處的輸入電流和內部產生的參考電流之間的比率的對數成比例。

對數斜率和截距均在工廠分別調整為 200 mV/decade 和 10 pA 的標稱值。兩者都可以通過 I2C 接口進行調整。

可通過 I2C 接口獲取 OUT1 和 OUT2 輸出的數字表示以及數字溫度計。通過 I2C 接口控制的 14 位逐次逼近寄存器 (SAR) 模數轉換器 (ADC) 對 OUT1 通道輸出、OUT2 通道輸出和數字溫度計輸出進行采樣。

應用領域

自動測試設備

光功率監控

機器自動化

光模塊
